Webcam Steinhagen und Stromberg offline

Hallo zusammen

leider sind die Webcams Steinhagen und Stromberg aufgrund eines lokalen Defektes aktuell offline.

Die Webcam im Stromberg wird vom dortigen DARC-Ortverband N47 Gütersloh betrieben. Die Verantwortlichen sind dort informiert.

Die Webcam Steinhagen muss aufgrund eines Ausfalles in der Steuer-Hardware grundlegend erneuert werden. Die Kamera Canos EOS 1300d scheint aber noch intakt zu sein. Der Umbau auf neue Technik wird einige Zeit in Anspruch nehmen. Die Kamera kommt aber wieder.

schöne Grüße de
Olaf  dd5cc

70cm Analog wieder on Air, Probleme beim DStar behoben

Hallo zusammen,

schon seit ein paar Tagen wieder vor Ort, wurde das 70cm Analog-Relais instandgesetzt. Wie es ausschaut hat doch die alte NF-Aufbereitung einen Schaden gehabt. Eine weitere Aufgebaute Version hatte dummerweise einen fiesen gemeinen Fehler beim Aufbau, in Form einer Zinnbrücke am IC Sockel, inne gehabt. So musste das ganze System einmal runter vom Berg um Fehlersuche betreiben zu können. Nachdem die Krankheiten ausgemerzt waren, wurde es wieder oben vor Ort installiert, in einem 2. Nachgang nochmal etwas nachjustiert und ist damit wieder wie gewohnt aktiv.

Kurze Zeit später bekam ich dann von Rolf DG9YIB die Info das der Sender auf 438.425 MHz (DStar / DMR+) Nebenaussendungen produzierte. Und das nicht zu knapp. Eine Nebenaussendung lag dummerweise oder Gott sei Dank auf der 438.525, sprich der Ausgabe von DB0HFD und Rolf wunderte sich, warum er beim Updaten vom Herforder System auf einmal doch noch Sprache hören konnte ;-)

Das ganze wurde untersucht und im 2. Anlauf war dann klar das die im System verbauten Schaltregler mit einem LM 2596, welche den Gehäuselüfter und Raspberry Pi versorgen, dort Probleme bereiten. Die Original verbauten 100uF Siebung am Ein-/Ausgang waren wohl etwas wenig. Diese wurde nun großzügig aufgestockt und das ganze noch mit ein wenig Induktivität am Eingang versehen. Damit war wieder Ruhe.

Damit stand dem Wiedereinbau nichts im Wege und es ist seit heute Abend wieder aktiv.

Bei der Gelegenheit wurde hinter dem Netzteil noch ein Gleichtakt-/Gegentakt-Filter eingebaut. Sicher ist Sicher.

Im Aufbau ist aktuell noch ein NPR-System, da muss ich mal bei Reichelt noch ein paar Teile bestellen. Ich bin gespannt ob das System dort oben spielt.



Bilder füge ich bei Gelegenheit noch ein :-)

in dem Sinne viel Erfolg und Spass
de Olaf  dg8ygz

DB0FM 70cm Analog weiter off air

Hi zusammen,
leider ist der Fehler welcher im NF Zweig vom 70cm Analog-Relais auftritt, sehr schwer zu finden.

Die WX-Steuerung wurde schon gegen ein neues Exemplar ausgetauscht (danke an Micha Buschkamp), dies brachte aber nur kurzzeitig Besserung.

Eine zügig aufgebaute neue NF-Platine brachte ebenfalls nicht den gewünschten Erfolg. Also muss ich das Ding vom Turm runter nehmen und zu Hause in der Werkstatt untersuchen. Sobald ich etwas neues habe, gebe ich Bescheid.



schöne Grüße und viel Erfolg
de Olaf  dg8ygz

70cm Analog vorrübergehend offline

Hallo zusammen

in den letzten Tagen gab es einen komischen Effekt auf dem 70cm Analog-Relais auf der 439.250 MHz. Nach gewisser Zeit wurde die Empfangene NF quasi kurzgeschlossen. Der Fehler wurde in der WX-Steuerung identifiziert. Wie es scheint, hat der OP-Amp für die NF-Verstärkung einen Abbekommen. Dieser wird ausgetauscht und das Relais auf dem Basteltisch nochmal einer gründlichen Prüfung unterzogen. Dann geht es wieder am Standort on Air, das kann aber ein paar Tage dauern.

Ich bitte um Verständnis.

schöne Grüße und viel Erfolg
de Olaf  dg8ygz

FM Relais, Erweiterungen, Hamnet

Hallo zusammen,

aktuell hat das 70cm Analog-Relais zeitweise Probleme im Empfangszweig, bei schwachen Signalen trat ein Prasseln auf. Ebenso schwächelt der auch parallel zum FM-Empfänger laufende LoRa-APRS auf der 433.750. Bei einem Besuch vor Ort wurden diverse Faktoren im Ausschlussverfahren geprüft (Netzteil, andere Sender vor Ort, Hamnet-Euqipment, 230V Versorgung,etc). Final gab es dort aber keine Änderung am Problem, egal welche Technik deaktiviert wurde. Besserung brachte dort das Auftrennen des Sende- und Empfangszweiges auf 2 Antennen.  Für die SDR-Empfänger vor Ort haben wir neben einen 70cm Bandpass auch ein Notch-Filter auf 438/439 MHz im Einsatz. Da die Rundstrahl-Antennen nur mit rund -20dB entkoppeln, ist diese Filterung dort notwendig. Damit konnte der Empfänger des Analog-Relais erst einmal betrieben werden, wenn auch mit Abstrichen in der Empfindlichkeit. Es wurde dort die Huber-Suhner Weiche als Fehler vermutet.

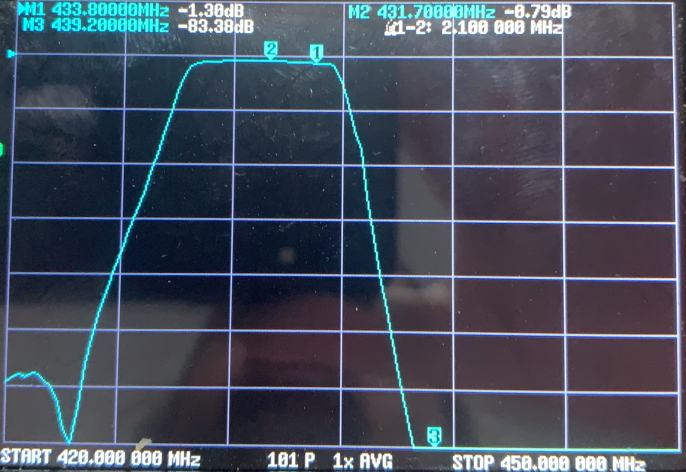

Zu Hause wurde diese mit einem Mini-VNA begutachtet:



Vom Empfänger auf der 431.650 MHz zum Sender auf der 439.250 MHz sind mindestens -80dB Entkopplung vorhanden, das sollte eigentlich reichen. Durchgangsdämpfung beim Relais unter 1dB, für Lora-APRS immer noch unter 2dB; für mich ist das gut. Lange Rede, kurzer Sinn. Bein Einbau am nächsten Standortbesuch lief sie wieder einwandfrei. Wolfgang dl4yhf hat beim Besuch vor Ort noch nach anderen Störquellen gesucht, aber keine gefunden (großes Danke für den Einsatz). Die Empfindlichkeit ist auch wieder wie vorher. Sehr Mysteriös.

Das 23cm Relais auf der 1298.350 MHz -28 MHz Shift ist weiterhin noch in der Experimentierphase. Hier ist aktuell nur ein Bastelaufbau zum testen im Einsatz, bestehend aus einem Linktrx3b Empfänger und einen umgebauten Linktrx3b Sender mit 2W Hybrid, was aber nur ~1W an HF Out macht. Als Oszilatoren kommen FaSY mit SI570 zum Einsatz, welche die ~10 MHz anstelle von Quarzen in die Geräte einspeisen. Im Sender ist dafür ein Phasenmodulator im Einsatz, da der Oszillator ja selber nicht mehr moduliert werden kann. Mit Wolfgang bin ich dabei eine andere einstellbare Frequenzerzeugung aufzubauen, das dauert aber noch ein wenig. Angekommen sind aber schon eine neue PA und Vorverstärker von Bert Modermann, PE1RKI. Grandiose Qualität. Leider zeigte sich der Modulator vor dem Besuch nach langem Betrieb auch von seiner zickigen Seite und die NF war arg verzerrt. Nachdem das Relais dort einmal auf dem Shacktisch gemessen wurde, war alles wieder gut ?!

Dank der Initiative des DARC VUS Referates bzw. ampr.dl Organisation konnten wir ebenfalls ein paar Backbone-Strecken modernisieren. Auf den Strecken nach Hamm, Süntel und Osnabrück kommen nun Spiegel der Firma Jirous zum Einsatz, nebst besser geschirmten Accesspoints / Gehäusen. Speziell die Strecke zum Süntel krankte seit einigen Wochen und war quasi nicht mehr nutzbar, obwohl eine HF Verbindung bestand. Mit dem neuen Equipment haben wir wieder Link-Raten wie in alten Zeiten. Um dort etwas räumliche Entkopplung zu bekommen wurden die Antennen von Osnabrück und Münster an den Masten quergetauscht.

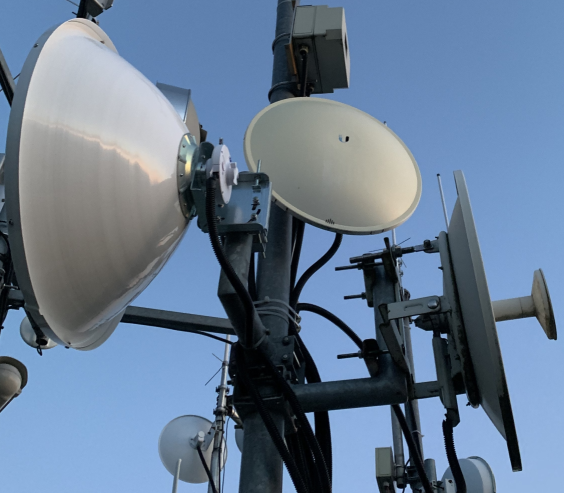

Links Süntel DB0SHG, Rechts Münster DB0ZFM (wird auch noch erneuert)

Die Strecke zum Süntel wurde am Samstag Abend gegen 21 Uhr in absoluter Dunkelheit nur im Schein des 150W Halogenstrahlers ausgewechselt surprised

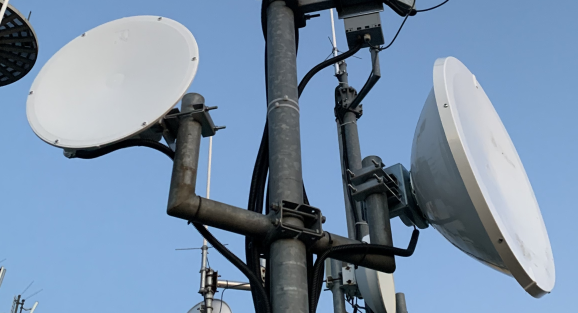

Links Osnabrück DM0DOS, Rechts Hamm DB0HAT

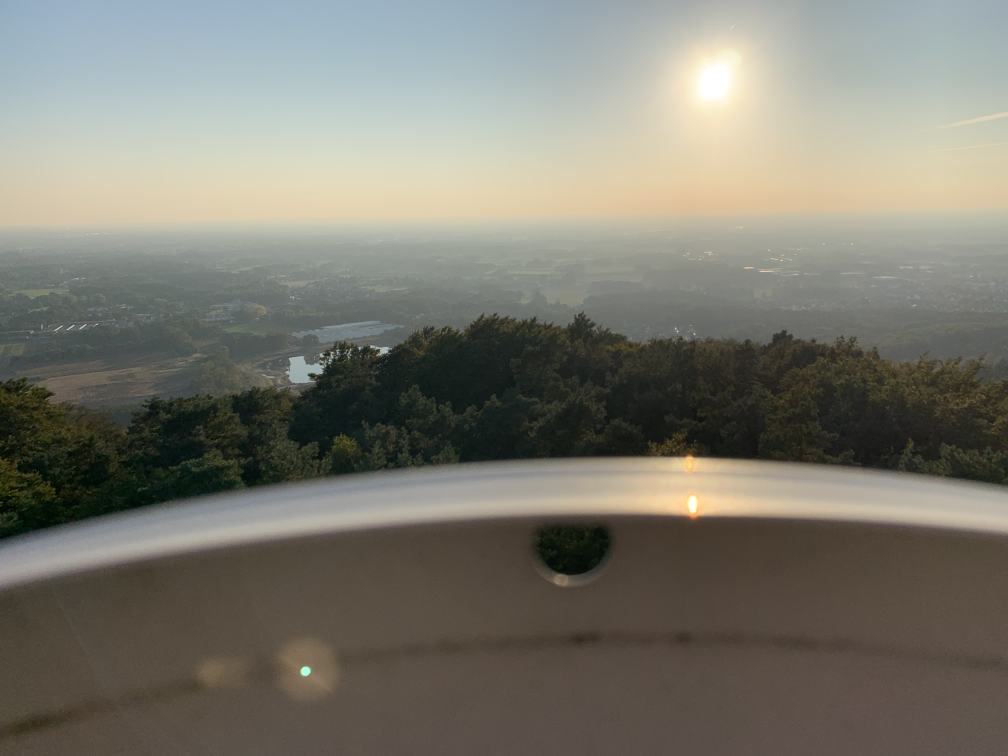

Am Sonntag war das Wetter bestens um die Antennen zu tauschen; hier der Blick über der alten Antenne Richtung Hamm, wenn auch etwas diesig:



Da sich wohl ein paar Personen über die schlechte Qualität des 70cm Relais beschwert haben; es ist immer noch ein Hobby-Projekt.
Probleme versuchen wir im Rahmen unser Möglichkeiten abzustellen (und freuen uns auch über Meldungen, falls etwas nicht geht!
Ich persönlich lausche nicht 24/7 auf den Ausgaben). Das komplette System wird nur von Freunden und mir getragen.

Es steht jedem frei dort die umliegenden Relais, z.B. DB0OWL auf der 438.800 MHz zu nutzen.

In diesem Sinne viel Erfolg und weiterhin viel Spass über den Betrieb via DB0BI
de Olaf  dg8ygz
